Les interférences électromagnétiques (EMI) sont un problème répandu dans le paysage technologique moderne, et leur impact sur les appareils de mesure de précision tels que la cellule de pesée à poutre asymétrique ne peut être sous-estimé. En tant que fournisseur de cellules de pesée à faisceau unique, j'ai pu constater par moi-même comment les interférences électromagnétiques peuvent perturber le fonctionnement normal de ces appareils et affecter leurs performances. Dans ce blog, je vais approfondir la nature des interférences électromagnétiques et explorer leurs effets sur les cellules de pesée à poutre asymétrique.
Comprendre les cellules de charge à poutre à une extrémité
Avant de discuter de l'impact des interférences électromagnétiques, il est essentiel de comprendre ce qu'est une cellule de pesée à poutre asymétrique. UNCellule de charge à poutre à une extrémitéest un type de transducteur de force qui convertit une force mécanique en signal électrique. Il se compose généralement d'une structure en forme de poutre à laquelle sont fixées des jauges de contrainte. Lorsqu'une force est appliquée à la poutre, elle se déforme, ce qui entraîne une modification de la résistance des jauges de contrainte. Ce changement de résistance est ensuite mesuré et converti en une tension de sortie proportionnelle à la force appliquée.
Les cellules de pesée à poutre asymétrique sont largement utilisées dans diverses industries, notamment la fabrication, l'automobile et l'aérospatiale, pour des applications telles que les systèmes de pesage, la mesure de force et la surveillance de la tension. Leur conception compacte, leur grande précision et leur coût relativement faible en font un choix populaire pour de nombreuses applications.
La nature des interférences électromagnétiques
Les interférences électromagnétiques font référence à la perturbation causée par un champ électromagnétique sur un circuit ou un appareil électrique. Les EMI peuvent être générées à partir de diverses sources, à la fois naturelles et artificielles. Les sources naturelles d'IEM comprennent la foudre, les éruptions solaires et le rayonnement cosmique. Les sources artificielles, en revanche, sont plus courantes dans les environnements industriels et commerciaux et comprennent les lignes électriques, les moteurs électriques, les émetteurs radiofréquences (RF) et les appareils électroniques.
Les EMI peuvent être classées en deux types principaux : conduites et rayonnées. Les EMI conduites sont transmises par des conducteurs électriques, tels que des câbles d'alimentation et des fils de signaux. Il peut parcourir de longues distances le long de ces conducteurs et affecter les appareils connectés au même réseau électrique. Les EMI rayonnés, quant à eux, sont transmis dans l’air sous forme d’ondes électromagnétiques. Il peut être capté par des appareils électroniques à proximité et provoquer des interférences.
Effets des interférences électromagnétiques sur les cellules de pesée à poutre asymétrique
Les effets des interférences électromagnétiques sur les cellules de pesée à poutre asymétrique peuvent être importants et se manifester de plusieurs manières.
1. Erreurs de mesure
L'un des effets les plus courants des EMI sur les cellules de pesée à poutre asymétrique est les erreurs de mesure. Les signaux électriques générés par la cellule de pesée sont très faibles et peuvent être facilement perturbés par des champs électromagnétiques externes. Lorsque des EMI sont présentes, elles peuvent introduire du bruit dans le signal, provoquant des fluctuations dans la tension de sortie. Ces fluctuations peuvent conduire à des mesures de force inexactes, ce qui peut constituer un problème sérieux dans les applications où la précision est cruciale.
Par exemple, dans un système de pesée, même une petite erreur de mesure peut entraîner des lectures de poids incorrectes, conduisant à un remplissage excessif ou insuffisant des produits, ce qui peut avoir des implications financières pour le fabricant. Dans les applications de mesure de force, des lectures inexactes peuvent conduire à des calculs incorrects et à des conditions de fonctionnement potentiellement dangereuses.
2. Dérive du signal
Les EMI peuvent également provoquer une dérive du signal dans les cellules de pesée à faisceau asymétrique. La dérive du signal fait référence à la variation progressive du signal de sortie au fil du temps, même lorsque la force appliquée reste constante. Cela peut être dû au chauffage ou au refroidissement de la cellule de pesée dû à des interférences électromagnétiques, qui peuvent affecter la résistance des jauges de contrainte.
La dérive du signal peut être particulièrement problématique dans les applications de surveillance à long terme, où de petits changements dans le signal de sortie peuvent s'accumuler au fil du temps et conduire à des erreurs importantes. Cela peut également rendre difficile l'étalonnage précis de la cellule de pesée, car le signal de sortie peut ne pas rester stable pendant le processus d'étalonnage.
3. Sensibilité réduite
Un autre effet des EMI sur les cellules de pesée à poutre asymétrique est une sensibilité réduite. Les champs électromagnétiques peuvent interférer avec le fonctionnement des jauges de contrainte, les rendant moins sensibles aux changements de force. Cela peut entraîner une diminution du signal de sortie pour une force appliquée donnée, rendant plus difficile la détection de petits changements de force.
Une sensibilité réduite peut limiter la gamme d'applications pour lesquelles la cellule de pesée peut être utilisée. Par exemple, dans les applications où de petites forces doivent être mesurées avec précision, une cellule de pesée avec une sensibilité réduite peut ne pas être en mesure de fournir le niveau de précision requis.
4. Dysfonctionnement de l'appareil
Dans les cas graves, les interférences électromagnétiques peuvent entraîner un dysfonctionnement de la cellule de pesée à poutre asymétrique. Les champs électromagnétiques de haute intensité peuvent endommager les composants électroniques de la cellule de pesée, tels que les jauges de contrainte et les circuits de conditionnement du signal. Cela peut entraîner une défaillance complète de la cellule de pesée, nécessitant son remplacement.
Un dysfonctionnement de l’appareil peut être un problème coûteux, car il peut entraîner des temps d’arrêt de l’équipement et des pertes de production. Cela peut également présenter un risque pour la sécurité dans certaines applications, comme dans les industries aérospatiale et automobile, où la défaillance d'une cellule de pesée peut entraîner des événements catastrophiques.
Atténuer les effets des interférences électromagnétiques
En tant que fournisseur de cellules de pesée à poutre unique, je comprends l'importance d'atténuer les effets des interférences électromagnétiques. Plusieurs stratégies peuvent être utilisées pour réduire l'impact des interférences électromagnétiques sur les cellules de pesée.
1. Blindage
L'un des moyens les plus efficaces de protéger les cellules de pesée à poutre asymétrique contre les interférences électromagnétiques consiste à utiliser un blindage. Le blindage consiste à enfermer la cellule de pesée dans un matériau conducteur, tel que du métal, pour bloquer les champs électromagnétiques. Le bouclier agit comme une cage de Faraday, empêchant les champs électromagnétiques externes d'atteindre la cellule de pesée.
Un blindage peut être appliqué à la fois à la cellule de pesée elle-même et aux câbles de signaux. Pour la cellule de pesée, un boîtier métallique peut être utilisé pour assurer une protection physique et un blindage électromagnétique. Pour les câbles de signal, des câbles blindés peuvent être utilisés pour réduire la captation des EMI.
2. Filtrage
Le filtrage est une autre technique importante pour réduire les effets des EMI. Des filtres peuvent être utilisés pour supprimer les fréquences indésirables du signal électrique, ne laissant passer que le signal souhaité. Il existe plusieurs types de filtres qui peuvent être utilisés, notamment les filtres passe-bas, les filtres passe-haut et les filtres passe-bande.
Les filtres passe-bas sont couramment utilisés pour supprimer le bruit haute fréquence du signal, tandis que les filtres passe-haut peuvent être utilisés pour supprimer les interférences basse fréquence. Les filtres passe-bande peuvent être utilisés pour laisser passer uniquement une plage spécifique de fréquences, ce qui peut être utile dans les applications où la cellule de pesée fonctionne dans un environnement bruyant avec plusieurs sources d'interférences.
3. Mise à la terre
Une mise à la terre appropriée est essentielle pour réduire les effets des interférences électromagnétiques sur les cellules de pesée à poutre asymétrique. La mise à la terre permet au courant électrique de circuler en toute sécurité vers le sol, empêchant ainsi l'accumulation d'électricité statique et réduisant le risque d'interférence électrique.
La cellule de pesée et son équipement associé doivent être correctement mis à la terre à un point de terre commun. Cela peut contribuer à garantir que toute interférence électromagnétique soit dissipée en toute sécurité vers le sol, plutôt que d'être introduite dans le circuit électrique.
4. Isolement
L'isolation peut également être utilisée pour protéger les cellules de pesée à poutre asymétrique contre les interférences électromagnétiques. L'isolation consiste à séparer la cellule de pesée de la source d'interférence à l'aide de transformateurs d'isolement ou d'isolateurs optiques. Ces dispositifs peuvent empêcher le transfert de signaux électriques entre la cellule de pesée et la source d'interférence, tout en permettant la transmission du signal souhaité.
Conclusion
Les interférences électromagnétiques peuvent avoir un impact significatif sur les performances des cellules de pesée à poutre asymétrique. Cela peut entraîner des erreurs de mesure, une dérive du signal, une sensibilité réduite et même un dysfonctionnement de l'appareil. En tant que fournisseur de cellules de pesée à poutre unique, je m'engage à fournir des produits de haute qualité résistants aux interférences électromagnétiques. En comprenant la nature des EMI et en mettant en œuvre des stratégies d'atténuation appropriées, nous pouvons garantir que nos cellules de pesée fournissent des mesures précises et fiables, même dans les environnements les plus difficiles.

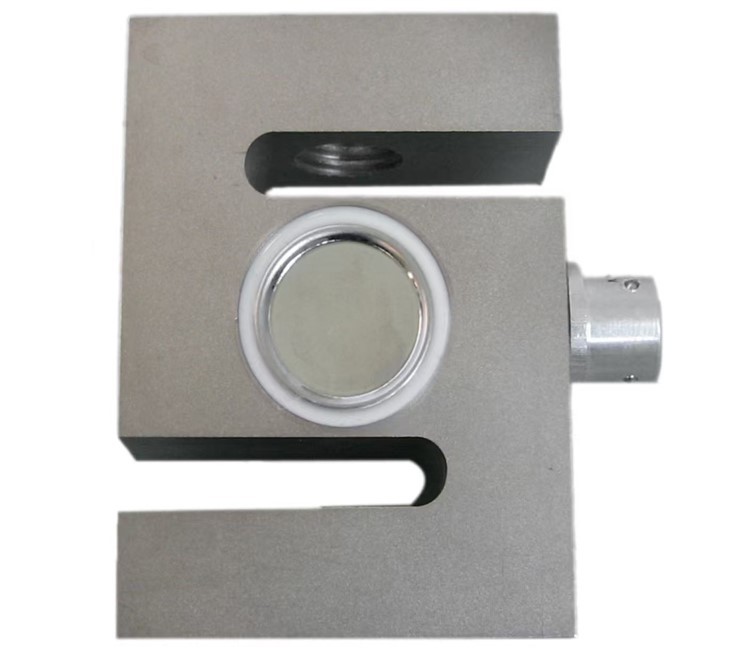

Si vous êtes à la recherche d'unCellule de charge à poutre à une extrémité,Cellule de charge à poutre en S, ouCellule de charge à point unique, je vous encourage à nous contacter pour discuter de vos besoins spécifiques. Notre équipe d'experts peut vous fournir des informations détaillées sur nos produits et vous aider à sélectionner la cellule de pesée adaptée à votre application. Nous sommes impatients d’avoir l’opportunité de travailler avec vous et de vous fournir les meilleures solutions pour vos besoins en mesure de force.
Références
- Hall, CE (2006). Introduction aux circuits électriques. McGraw - Éducation sur les collines.
- Paul, CR (2006). Compatibilité électromagnétique pour l'électronique de puissance : principes, conception et applications. John Wiley et fils.
- Smith, JD (2010). Fondamentaux de la technologie des transducteurs. Elsevier.
