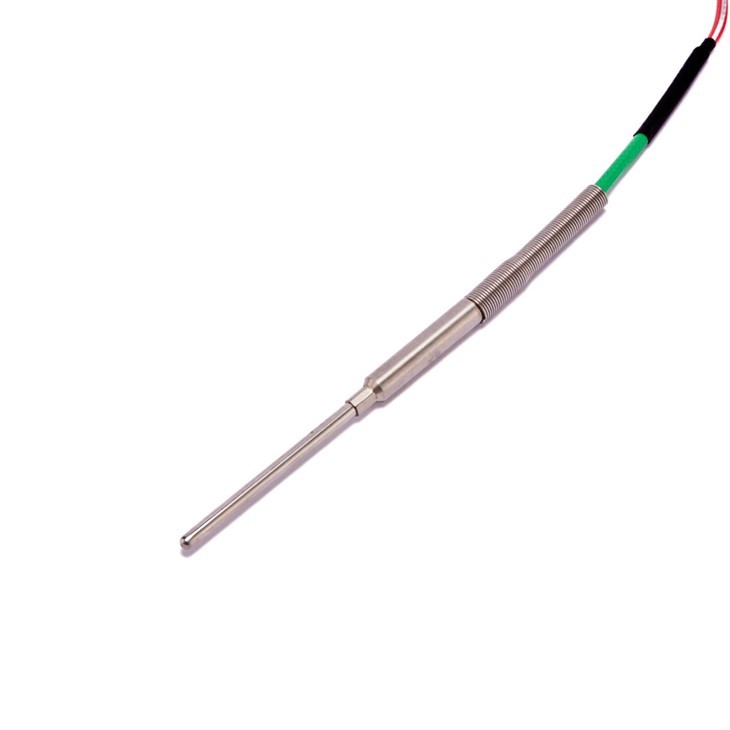

Présentation du produit
-
Le capteur de température de type pas à pas de haute précision-utilise des éléments de détection de haute-qualité tels que des RTD PT100 ou des thermocouples pour fournir des données fiables avec une précision exceptionnelle et une stabilité à long terme-pour les gaz, les liquides et les applications de surface.
-
À la base, il utilise une variété d'éléments de détection de température de haute -précision-tels que des thermomètres à résistance en platine (RTD), des thermocouples et des thermistances-pour garantir une excellente précision de mesure et une stabilité à long-terme.
-
La conception robuste de type gradué-du capteur permet une installation rapide et sécurisée directement dans les tuyaux, les réservoirs ou les trous de montage d'équipement, simplifiant ainsi l'intégration. Cette combinaison de précision, de durabilité et de facilité de montage en fait une solution idéale pour les systèmes de contrôle de processus, de surveillance des équipements et de gestion de l'énergie où des données de température fiables sont essentielles.
Caractéristiques
Mesure de haute-précision
Utilise des éléments de détection de haute qualité tels que PT100 et des thermocouples, et couvre une plage exceptionnellement large de -200 degrés à 1 800 degrés.
01
Robustesse et fiabilité
Utilise des éléments de détection de haute qualité tels que PT100 et des thermocouples, et couvre une plage exceptionnellement large de -200 degrés à 1 800 degrés.
02
Installation et intégration sans effort
Sa conception standardisée en type d'étape-permet un montage rapide et sécurisé, tandis que les multiples options de connexion (fils, connecteurs, bornes) simplifient le câblage sur le terrain.
03
Hautement personnalisable
Sa conception standardisée en type d'étape-permet un montage rapide et sécurisé, tandis que les multiples options de connexion (fils, connecteurs, bornes) simplifient le câblage sur le terrain.
04
Caractéristiques
|
Taper |
Résistances platine : pt100, pt1000, pt500, pt200 Thermocouples : K/J/N/E/S/T/R/B Thermistances : 5K, 10K, 100K, 50K, 2,2K DS18B20 |
|
Précision |
Résistances platine : Classe A, B, 1/3B Thermocouples : Classe I, II Thermistances : 1 %, 2 %, 3 % DS18B20 : aucun |
|
Plage de température |
Résistance platine : -200 degrés à 850 degrés Thermocouple : -280 degrés à 1820 degrés Thermistance : -50 degrés à 300 degrés DS18B20 : -55 degrés à 125 degrés |
|
Connexion |
Résistances en platine : deux-fils, trois-fils, quatre-fils Thermocouples : aucun Thermistances : aucune DS18B20 : aucun |
|

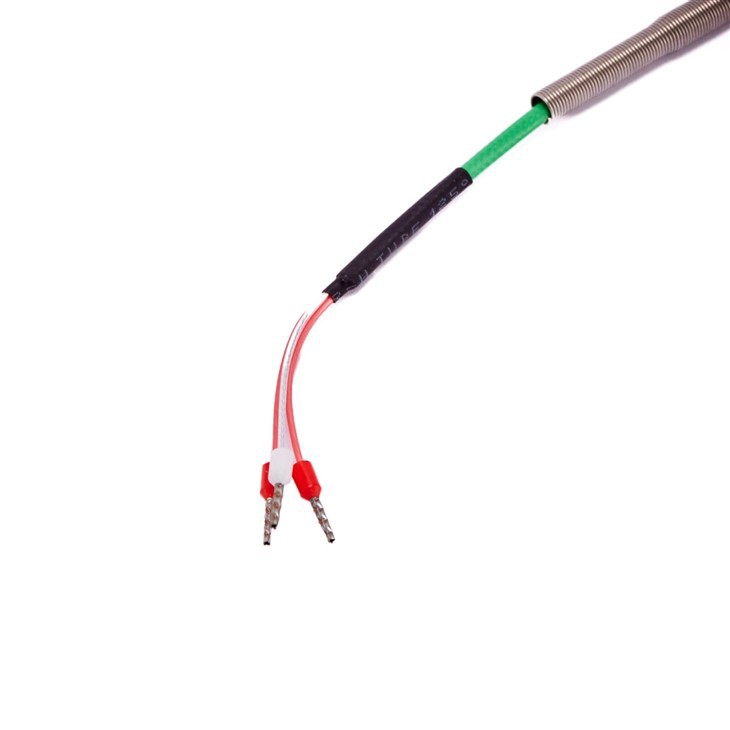

Borne de fil de plomb |
Borne exposée de type U-, borne à broches, connecteur, borne de type O- |
|
Protection contre les courbures |
Aucune protection contre les courbures, ressort, tuyau |
|
Longueur du fil de connexion (mm) |
500, 1 000, 2 000 ou spécifié |
|
Diamètre de la gaine (mm) |
2,3,4,5,6,8,10.... .20 ou spécifié |
|
Longueur de la gaine (mm) |
10 ~ 2000 ou spécifié |
Application
Contrôle et automatisation des processus industriels
Utilisé pour mesurer la température des matériaux dans des équipements tels que des réacteurs, des pipelines, des extrudeuses et des machines de moulage par injection. C'est un point de mesure clé dans les industries de transformation (chimique, pétrochimique, pharmaceutique, agroalimentaire).
Surveillance de l’état des équipements et maintenance prédictive
Surveillez la température des enroulements ou du boîtier des moteurs, roulements, boîtes de vitesses, transformateurs et autres équipements pour éviter les dommages dus à la surchauffe et réaliser une maintenance prédictive.
CVC et gestion énergétique des bâtiments
Mesure de la température de l'air soufflé, de la température de l'air de retour et de la température des conduites d'eau pour le contrôle environnemental, l'optimisation de l'efficacité énergétique et la gestion de la combustion des chaudières et des fours.
Équipement de laboratoire et de test
Les capteurs de température de type Step-de haute précision fournissent une mesure fiable de la température pour une variété de chambres d'essais environnementaux-de haute précision, de chambres d'essai de vieillissement et d'équipements d'étalonnage.
Conseils aimables
Pour garantir que votre capteur de température de type pas à pas de haute précision-fournit des données fiables et précises, veuillez tenir compte des directives suivantes lors de la sélection et de l'installation.
1. Sélection du capteur
Sélectionnez le type de capteur approprié (par exemple, Pt100, thermocouple de type K- ou NTC) et le matériau de la gaine en fonction de votre plage de mesure de température réelle, des exigences de précision, des caractéristiques du fluide (corrosivité, pression), des exigences de vitesse de réponse et du budget.
2. Emplacement et profondeur d'installation
Sélectionnez un emplacement qui représente la température réelle du milieu mesuré. Le capteur doit être inséré suffisamment profondément, généralement au moins 10 à 15 fois le diamètre de la gaine, pour éviter les erreurs de mesure causées par la dissipation thermique.
3. Méthode d'installation
Utilisez la fonction de positionnement par étapes pour garantir un contact complet entre le capteur et la surface ou le support mesuré. Pour l'installation du tuyau, assurez-vous que l'extrémité de détection est au centre du fluide. Pour la mesure de la température de surface, assurez-vous d'un bon contact entre l'extrémité de détection et la surface.
4. Connexion électrique
Assurez-vous d'un câblage approprié en fonction de la méthode de connexion sélectionnée (par exemple, deux-fils, trois-fils ou quatre-fils). La méthode à quatre -fils élimine efficacement les erreurs de résistance des fils et convient aux mesures de haute-précision. Pour les thermocouples, utilisez les fils de compensation correspondants.
5. Facteurs environnementaux
Tenez compte de l'impact de la température ambiante sur les câbles et le transmetteur et mettez en œuvre des mesures d'isolation thermique si nécessaire. Évitez d'acheminer les câbles de signal dans des zones soumises à de fortes interférences électromagnétiques. Nous recommandons d'utiliser des câbles blindés et d'assurer une mise à la terre fiable.
Si vous avez des questions, n'hésitez pas à nous contacter. Notre équipe technique est toujours prête à répondre à vos questions sur des applications spécifiques.
FAQ
Q : Quelle est la plage de température et la précision de vos capteurs de type pas à pas ?
R : Notre couvercle de capteur de température de type Step-haute précision va de -200 degrés à 1 000 degrés, avec des modèles de haute précision atteignant une précision de ±0,1 degré.
Q : Quels types d’éléments de détection de température proposez-vous ?
R : Nous proposons plusieurs options, notamment des RTD PT100 (pour une haute précision), divers thermocouples (pour des plages de température plus larges) et des thermistances NTC.
Q : Quels sont les avantages de la conception en gradins ?
R : La conception étagée permet une installation rapide, sécurisée et affleurante dans des trous filetés standard, éliminant les erreurs de profondeur d'installation et assurant un contact thermique optimal.
Q : Quel type de support technique proposez-vous après la vente ?
R : Notre assistance ne s'arrête pas à la vente. Nous fournissons une assistance technique complète, comprenant des conseils d'installation, une assistance au dépannage et des conseils en matière d'application. Notre équipe d'ingénieurs est disponible pour vous aider à garantir que le capteur s'intègre parfaitement dans votre système.
